Pentru instalații direct pe izolație, se poate folosi folia Tacker Grid. Această folie are o diviziune dreptunghiulară de 10 cm x 10 cm și o grilă interioară de 5 cm x 5 cm. Aceasta înseamnă că tuburile de încălzire prin pardoseală pot fi așezate la diferite distanțe de la centru la centru.
Tacker Grid folie
Pentru instalații direct pe izolație, se folosește folia Tacker Grid. Diviziunea ajută la montajul rapid, respectând cu precizie distanțele necesare dintre tuburile de încălzire prin pardoseală.
Tacker capse și dispozitiv

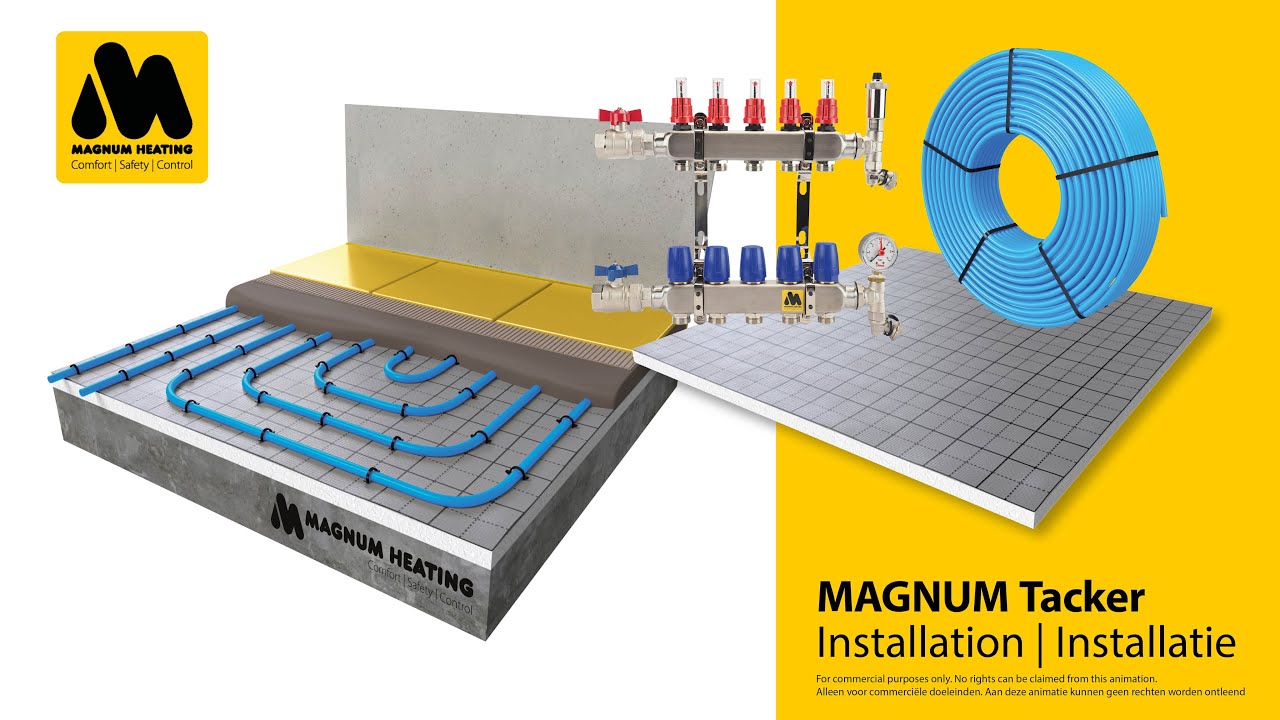

Sistemul Tacker constă din plăci izolatoare pe care țevile pot fi fixate direct folosind capse din plastic de 40 sau 60 mm. Aceste capse sunt fixate rapid și sigur cu capsatorul Tacker.
| Art.nr. | Descriere | m² | Dimensiuni |
|---|---|---|---|
| W90102 | Tacker Grid folie | 50 m² | 50 m x 1 m |
| Art.nr. | Descriere | m² | Tip |
|---|---|---|---|
| W90103 | MAGNUM Placă de izolație Tacker | 10 m² | Thermal 20 mm |
| W90104 | MAGNUM Placă de izolație Tacker | 10 m² | Thermal 30 mm |
| W90122 | MAGNUM Placă de izolație Tacker | 10 m² | Acoustic 20 mm |
| W90123 | MAGNUM Placă de izolație Tacker | 10 m² | Acoustic 30 mm |
| Art.nr. | Descriere | Cantitate/Dimensiune |
|---|---|---|
| W90105 | Tacker Capse | 40 mm – 300 bucăți |
| W90106 | Tacker Capse | 60 mm – 300 bucăți |
| W90107 | Tacker Capsator | 800 x 140 x 70 mm |
| Tip de sistem | Bazat pe apă |
| Înălțimea sistemului | 20 sau 30 mm |
| Lățimea sistemului | 1000 mm |
| Setarea min a înălțimii | 5 cm deasupra tubului |
| Instalare | Plutitor / Lipire |
| În zonele umede | Da |
| Plăci | Da |
| Lemn | Da |
| (PVC) Laminat | Da |
| Covor | Da |
| Certificare | DIN 13163, DIN 4108-10, B2 |
| Garanție | 2 ani |
Garanție
Sistemul MAGNUM Tacker are o garanție de 2 ani.
Este un sistem de fixare pentru încălzirea în pardoseală pe bază de apă, unde țevile sunt prinse de plăci de izolație folosind capse speciale și un capsator (tacker).
Capsele Tacker sunt utilizate pentru fixarea țevilor de încălzire în stratul de izolație (de obicei polistiren), astfel încât acestea să rămână stabile în timpul turnării șapei.
Capsatorul este un dispozitiv ergonomic care permite montarea rapidă și eficientă a capselor în izolație, reducând timpul de instalare și efortul operatorului.
Capsele de 38 mm sunt potrivite pentru țevi cu diametrul între 14 mm și 20 mm.
În medie se folosesc aprox. 3 capse / metru liniar de țeavă (se folosesc mai multe în zonele de curbură pentru fixare sigură).
Capsele se folosesc pe plăci de izolație Tacker (20 sau 30 mm), polistiren EPS sau alte materiale compatibile.
Nu este obligatorie, dar este recomandată deoarece are marcaje de 10x10 cm și 5x5 cm și ajută la poziționarea precisă a țevilor.
Se folosesc de regulă plăci de 20 mm sau 30 mm grosime. Lungimea capsei se alege în funcție de grosimea izolației.
Da, există și capse pentru montaj manual, dar instalarea este mult mai lentă. Capsatorul este recomandat pentru eficiență maximă.
Da, este una dintre cele mai utilizate soluții pentru hale, locuințe mari, proiecte rezidențiale sau comerciale.
Se aplică șapă clasică de ciment sau șapă autonivelantă. Grosimea recomandată este minim 5 cm peste țeavă.
Da, sistemul este compatibil cu băi, bucătării și alte spații umede.
Se pot folosi: gresie, parchet, laminat, PVC, covor.
Sistemul suportă aprox. 4 kPa (kN/m²).
Da, banda perimetrală este obligatorie pentru a permite dilatarea șapei și prevenirea fisurilor.
Aproximativ 800 x 140 x 70 mm.
Da, este utilizat universal pentru sisteme pe bază de apă (agent termic) și toate configurațiile standard de distribuție.
Produsul are o garanție de 2 ani.
👉 Este esențial pentru o fixare corectă și durabilă.
👉 Suportul trebuie să fie perfect plan.
Consumul variază în funcție de pasul de montaj:
| Pas țeavă | Consum țeavă |
|---|---|
| 10 cm | ~10 ml / m² |
| 15 cm | ~6,7 ml / m² |
| 20 cm | ~5 ml / m² |
Regulă: 1 circuit la 10–20 m², în funcție de pas.
⚠️ Lungimea max circuit: 16 mm → max 120m | 20 mm → max 150m.
Plăci izolație Tacker: 1 placă = 10 m²
Formula: Suprafață totală / 10 = nr. plăci
Folie Tacker Grid (opțional): 1 rolă = 50 m²
Regulă: ≈ 3 capse / ml țeavă
Formula: Capse = ml țeavă × 3
| Sistem | Tip comunicație | Utilizare |
|---|---|---|
| H64 | 🔌 Cu fir (wired) + WiFi | Construcții noi |
| H128 | 📡 Wireless (RF/Zigbee/WiFi) | Renovări / Retrofit |
👉 NU sunt compatibile direct.
Nu poți combina termostat H64 cu centrală H128 sau invers, deoarece H64 folosește cablu, iar H128 folosește semnal wireless (RF 868 MHz + Zigbee).
Ambele controlează actuatoare termice standard 230V montate pe distribuitoare de apă. H128 este capabil să ducă până la 8 termostate wireless, controlând max. 64 actuatoare pe un singur sistem (până la 10 pe zonă).
Ambele automatizări comunică on/off cu centrala pe gaz sau pompa de căldură.
Sunt controlabile prin App (iOS / Android) și prin asistenți vocali (Google Assistant / Alexa).
