MAGNUM Outdoor Mat - Pentru instalare pe asfalt și beton

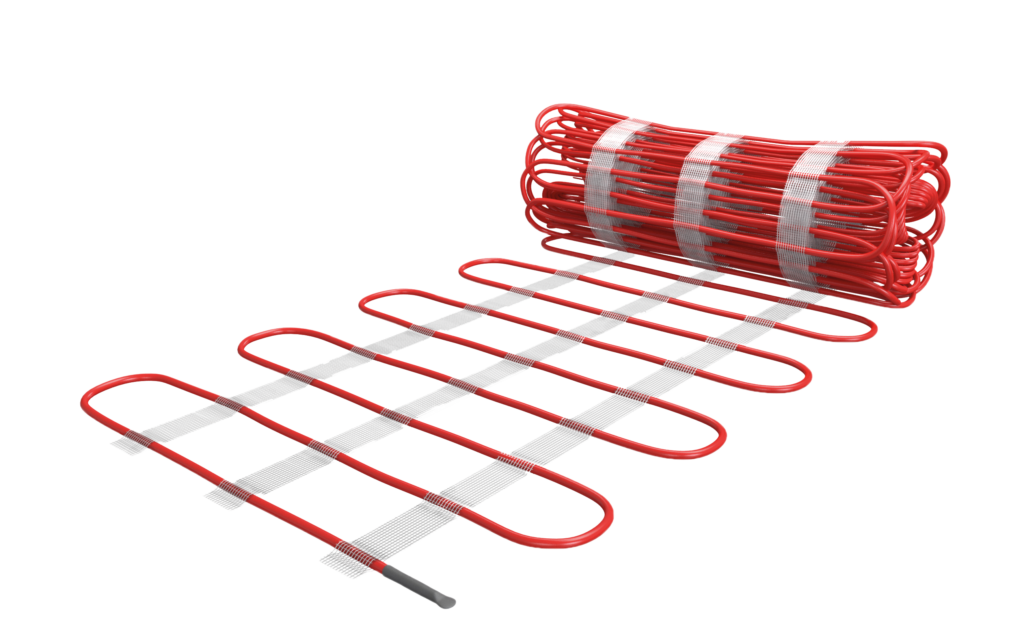

Acest covoraș a fost special dezvoltat pentru încălzirea potecilor și pistelor de rulare. Covorașul de încălzire este ușor de derulat, tăiat și pliat pentru o instalare simplă și rapidă.

MAGNUM Outdoor Mat este un sistem foarte avansat de covorașe de încălzire, 2 unități de senzor care măsoară umiditatea în combinație cu temperatura exterioară și un dulap de control personalizat.

Cablul de alimentare este conectat în mod unic la firul de rezistență. Mantaua de armare din aluminiu protejează firele de rezistență împotriva deteriorării mecanice și protejează cablul împotriva EMC (radiația electromagnetică). Acest lucru are avantajul că cablul nu interferează cu telefoanele mobile, ușile și porțile de garaj acționate electric, instalațiile de securitate etc.

Cablul este echipat cu mantale interioare din PTFE (Teflon) si o manta exterioara din PVC rezistenta la actiunea substantelor chimice.

Sisteme complete

Instalațiile MAGNUM Outdoor sunt special desenate și proiectate la comandă. Un dulap de control complet etanș (IP-65) este fabricat și echipat proporțional cu numărul de cabluri/covoare și putere. Pentru proiecte mai mari, dulapul de control poate fi extins pentru a include regulatoare de putere modulante de până la 50 kW care previn sarcinile de vârf și, de asemenea, economisesc energie. Sistemul poate fi implementat atât la 230V cât și la 400V.

Art.nr.	Descriere	m²	Dimensiuni	Putere	Volt	Amps	Ohm
126002	MAGNUM Outdoor Mat	2 m²	0,5 x 4 m	600 Watt	230V	2,6	88,2
126005	MAGNUM Outdoor Mat	5 m²	0,5 x 10 m	1500 Watt	230V	6,5	35,3
126008	MAGNUM Outdoor Mat	8 m²	0,5 x 16 m	2400 Watt	230V	10,4	22
126010	MAGNUM Outdoor Mat	10 m²	0,5 x 20 m	3000 Watt	230V	13	17,6

Specificații

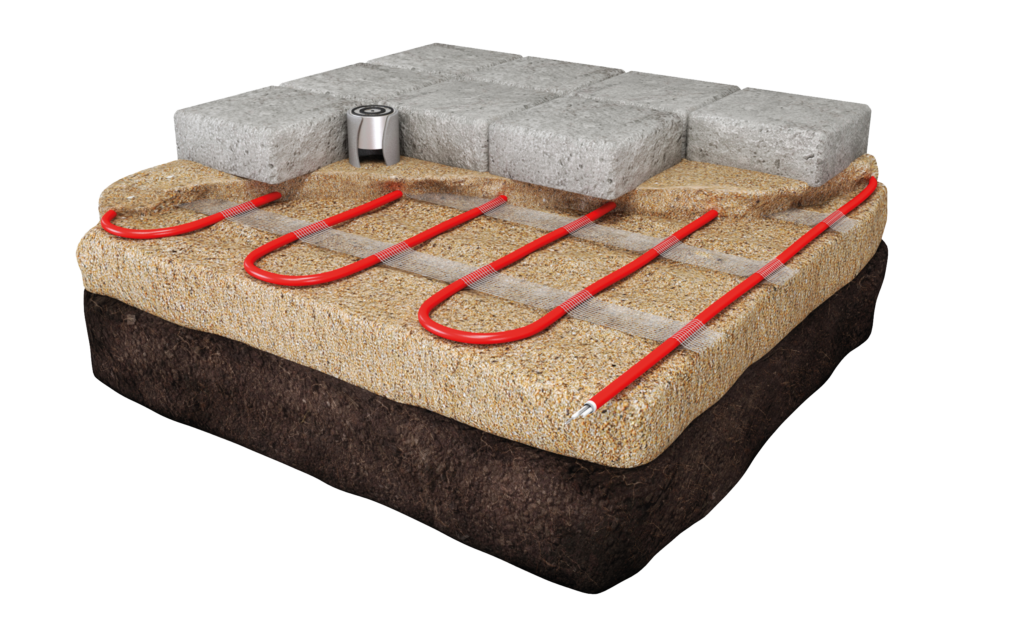

Pat de nisip + cărămizi	V

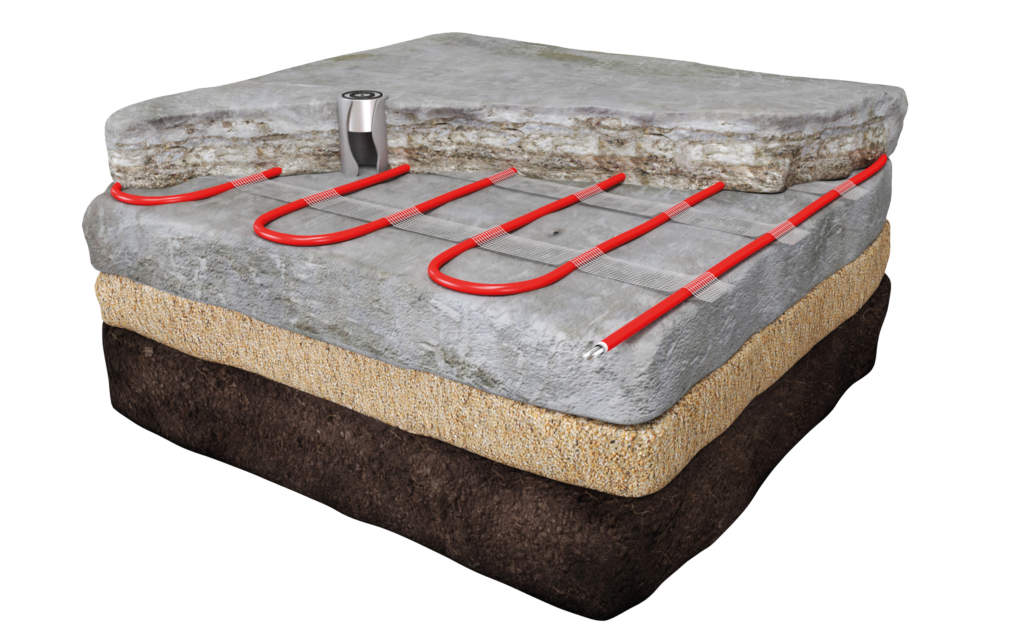

Beton	V

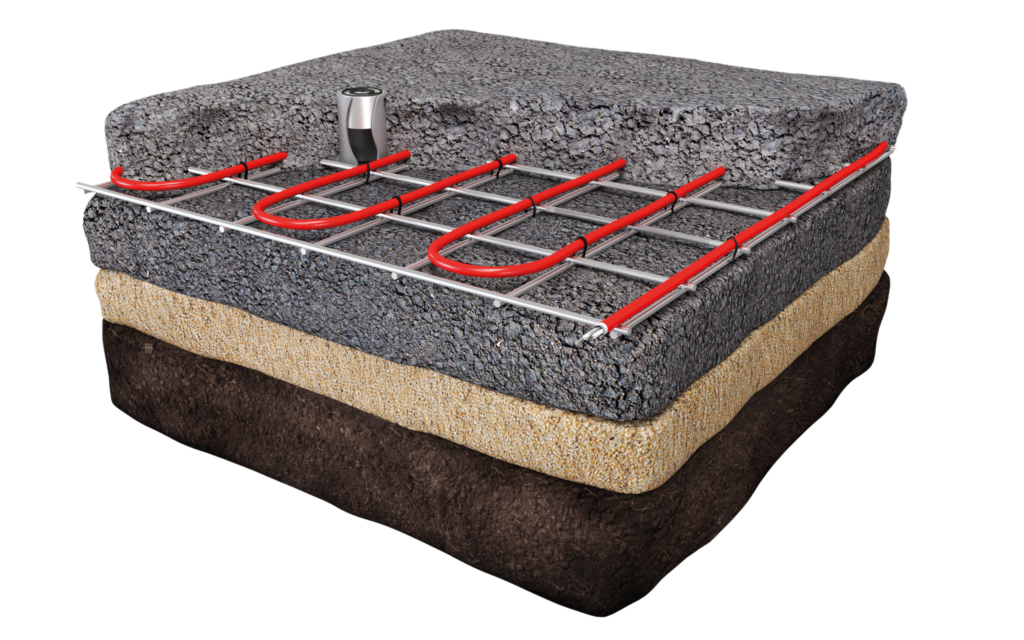

Asfalt rece	V procesare derulată!
Asfalt < 240°C	V procesare derulată!
Jacheta interioară	PFTE (Teflon)
Jacheta exterioară	PVC
Lungime fir de conectare	10 m
Putere	300 Watt/m²
Tensiunea de conectare	230 V/50Hz
Certificare	IEC 800, CE, ISO 9001, IPX7
Garanție	10 ani

Detalii tehnice

Putere 300 Watt/m²
Dimensiuni 2, 5, 8 & 10 m²
Tensiunea de conectare 230 V/50Hz
Standarde IEC 800 și CE
Certificare ISO 9001
Clasa IPX7
Izolarea miezului PTFE (Teflon)
Potrivit pentru asfalt mastic derulat până la 240°C

Metode de instalare (sisteme complete)
Sistemele MAGNUM Outdoor sunt calculate și proiectate la comandă.

Garanție
MAGNUM Outdoor Mat are o garanție de 10 ani la funcția electrică a cablului.

Descărcări

Fișă Tehnică Manual de Instalare Declarație Conformitate

❓ Întrebări frecvente – MAGNUM Outdoor Mat

1. Ce este MAGNUM Outdoor Mat? ▼

MAGNUM Outdoor Mat este un covor electric de degivrare utilizat pentru topirea zăpezii și gheții pe alei, rampe, trotuare și căi de acces. Sistemul funcționează automat cu senzori de temperatură și umiditate.

2. Unde se poate instala? ▼

Se poate monta în: beton, asfalt (inclusiv asfalt turnat până la ~240°C), sub pavaj sau dale, pat de nisip + cărămizi.

3. Care este puterea sistemului? ▼

Aproximativ 280–300 W/m² pentru degivrare eficientă.
Alimentare: 230V.

4. Ce dimensiuni sunt disponibile? ▼

Dimensiuni standard: 2 m², 5 m², 8 m² și 10 m².

5. Cum funcționează sistemul? ▼

Sistemul pornește automat atunci când temperatura scade și există umiditate (zăpadă/gheață). Senzorii controlează pornirea doar când este necesar, reducând consumul de energie.

6. Este sigur pentru utilizare? ▼

Da. Sistemul este izolat cu PTFE (Teflon) și PVC, protejat mecanic (armare aluminiu), certificat IEC, CE, IPX7 și rezistent la condiții exterioare dure.

7. Se poate tăia covorul? ▼

❌ Nu se taie cablul de încălzire. ✔ Covorul se poate poziționa și adapta prin întoarcere/pliere (tăind doar plasa suport, nu cablul).

8. Ce include un sistem complet? ▼

Covor de încălzire, senzori temperatură + umiditate, tablou de control și termostat automat.

9. Ce grosime de acoperire este necesară? ▼

Minim: ~30 mm. Maxim: ~100 mm peste covor.

10. Care este distanța între cabluri? ▼

Aproximativ 10 cm (distanță predefinită pe plasa covorului).

11. Ce garanție are? ▼

10 ani garanție pentru cablul de încălzire.

12. Consumă mult curent? ▼

Nu. Sistemul funcționează doar când detectează condiții de îngheț și poate include control inteligent pentru economie de energie.

13. Ce condiții trebuie respectate la instalare? ▼

Nu se intersectează cablurile, se păstrează o distanță minimă între trasee, conexiunile nu se modifică, iar instalarea electrică se face exclusiv de un electrician autorizat.

14. Ce se întâmplă dacă nu topește zăpada? ▼

Verifică: alimentarea electrică, poziția senzorilor, setările termostatului și detectarea umidității de către senzor.

15. Cu ce automatizări este compatibil? ▼

Compatibil cu termostat ETO2, senzori ETOG (pardoseală), senzori ETOR (jgheab) și senzori ETF (temperatură aer).

🔧 Cum se instalează și se calculează

Cum se instalează (pas cu pas)

Pregătirea lucrării: Verifică alimentarea (230V sau 400V). Măsoară rezistența (Ohm). Planifică traseul. Montează tuburi (copex) pentru senzori.
Pregătirea suportului: Suprafața trebuie să fie stabilă, curată și fără obiecte ascuțite.
Montarea covorului: Derulează covorul. Dacă este nevoie, întoarce-l tăind plasa (NU tăia cablul). Fixează-l cu bride pe plasă de armare. ⚠️ Nu încrucișa cablurile!
Conexiunile: Capătul rece (alimentare) merge la tablou. Mufa dintre cablul rece și cald NU se taie și trebuie înglobată în stratul final.
Montarea senzorilor: Senzorul de pardoseală se montează între două trasee de cablu, la nivelul suprafeței finale. Senzorul aer: pe perete (nord).
Turnarea stratului de acoperire: Se acoperă cu beton/șapă/asfalt/pavaj (Grosime ~30mm - 100mm).
Conectare & Testare: Se face de un electrician. Se montează siguranță și RCD. Se măsoară din nou rezistența.
Punerea în funcțiune: Se setează termostatul (ex: ETO2). Sistemul pornește automat la temperaturi scăzute + umiditate.

📐 Cum se calculează?

1. Măsori suprafața utilă:
Suprafață = lungime × lățime
Exemplu: alee 10m x 1m = 10 m²

2. Alegi zona de acoperire:
- Încălzire totală a suprafeței.
- Încălzire doar pe banda de rulare (ex: 2 benzi de 0,5m lățime la rampe auto) pentru a reduce costurile.

3. Alegi covorul potrivit:
Disponibil în: 2 m², 5 m², 8 m² și 10 m². Alegi combinația care acoperă cel mai bine suprafața utilă.

4. Calculezi puterea totală și curentul:
Putere totală = suprafață încălzită × 300 W/m²
Exemplu 10 m²: 10 × 300 W = 3000 W (Curent: ~13A)

📝 Exemple practice:

Alee 8m x 0.5m (4 m²): 2 covoare de 2 m² sau 1 covor de 5 m² (dacă geometria permite).
Rampă auto 10m x 2m complet (20 m²): 2 covoare de 10 m². Putere: ~6000W.
Rampă auto 10m doar pe roți (10 m²): (10m x 0.5m x 2 benzi). 2 covoare de 5 m² sau 1 de 10 m².
