MAGNUM Outdoor Cable Concrete

Special pentru suprafețe mari, precum docuri de încărcare sau căi de acces pentru parcări, unde siguranța trebuie asigurată. MAGNUM Outdoor Cable poate fi fixat direct pe armătură înainte de turnarea stratului de nisip, beton sau asfalt.

MAGNUM Outdoor este un sistem foarte avansat de cabluri de încălzire, două unități senzoriale care măsoară umiditatea în combinație cu temperatura exterioară și un dulap de control personalizat.

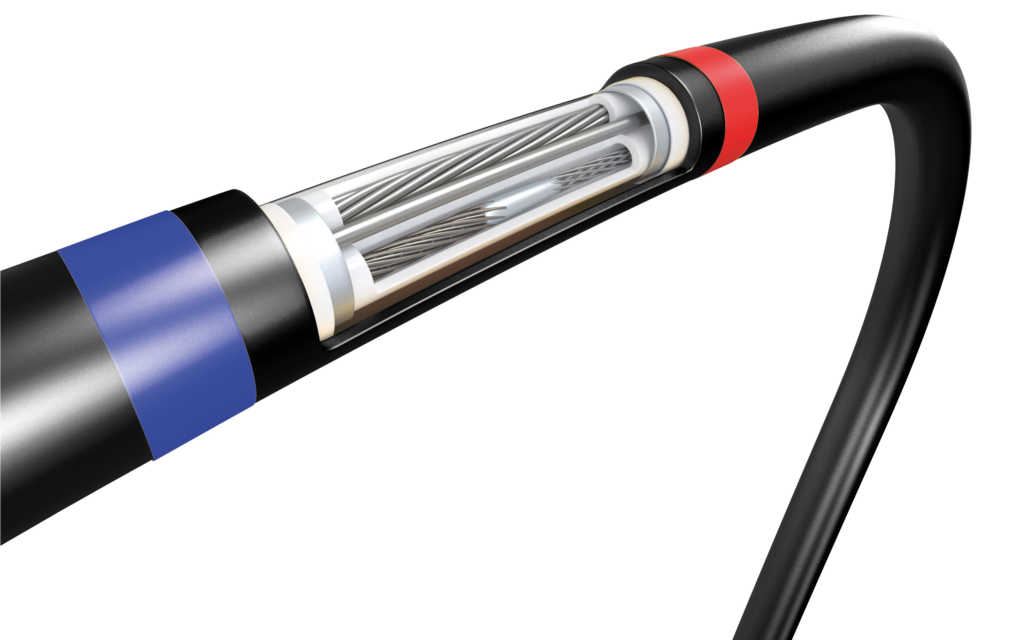

Cablul de alimentare este conectat în mod unic la firul de rezistență. Mantaua de armare din aluminiu protejează firele de rezistență împotriva deteriorării mecanice și protejează cablul împotriva EMC (radiației electromagnetice), astfel încât nu interferează cu ușile și porțile de garaj acționate electric, instalațiile de securitate etc.

Cablul este echipat cu mantale interioare XLPE și o manta exterioară din PVC rezistenta la acțiunea substanțelor chimice.

Art.nr.	Descriere	Lungime	Lungime fir conectare	Putere	Volt	Amps	Ohm
120308	MAGNUM Outdoor Cable Concrete 30W/m¹	10 m	4 m	300 Watt	230V	1,3	176
120458	MAGNUM Outdoor Cable Concrete 30W/m¹	15 m	4 m	450 Watt	230V	2,0	118
120608	MAGNUM Outdoor Cable Concrete 30W/m¹	20 m	4 m	600 Watt	230V	2,6	88
120758	MAGNUM Outdoor Cable Concrete 30W/m¹	25 m	4 m	750 Watt	230V	3,3	71
120908	MAGNUM Outdoor Cable Concrete 30W/m¹	30 m	4 m	900 Watt	230V	3,9	59
121208	MAGNUM Outdoor Cable Concrete 30W/m¹	40 m	4 m	1200 Watt	230V	5,2	44
121508	MAGNUM Outdoor Cable Concrete 30W/m¹	50 m	4 m	1500 Watt	230V	6,5	35
121808	MAGNUM Outdoor Cable Concrete 30W/m¹	60 m	4 m	1800 Watt	230V	7,8	29
122108	MAGNUM Outdoor Cable Concrete 30W/m¹	70 m	4 m	2100 Watt	230V	9,1	25
122408	MAGNUM Outdoor Cable Concrete 30W/m¹	80 m	4 m	2400 Watt	230V	10,4	22
123008	MAGNUM Outdoor Cable Concrete 30W/m¹	100 m	4 m	3000 Watt	230V	13,0	18
123408	MAGNUM Outdoor Cable Concrete 30W/m¹	113 m	4 m	3400 Watt	230V	14,8	16
123608	MAGNUM Outdoor Cable Concrete 30W/m¹	120 m	4 m	3600 Watt	230V	15,7	15
124208	MAGNUM Outdoor Cable Concrete 30W/m¹	140 m	4 m	4200 Watt	230V	18,3	13

Specificații

Pat de nisip + cărămizi	V
Beton	V
Asfalt rece	X
Asfalt < 240°C	X
Jacheta interioară	XLPE
Jacheta exterioară	PVC
Lungime fir de conectare	4 m
Putere	30 Watt/m¹
Tensiunea de conectare	230 V/50Hz
Certificare	IEC 800, CE, ISO 9001, IPX7
Garanție	10 ani

Detalii tehnice

Putere 30 Watt/m¹
Cabluri disponibile de la 300 la 4200 Watt
Tensiunea de conectare 230 V/50Hz
Standarde IEC 800 și CE
Certificare ISO 9001
Clasa IPX7
Izolarea miezului XLPE

Metode de instalare (sisteme complete)
Sistemele MAGNUM Outdoor sunt calculate și proiectate la comandă.

Garanție
Cablul pentru exterior MAGNUM are o garanție de 10 ani asupra funcției electrice a cablului.

Descărcări

Fișă Tehnică Manual de Instalare Declarație Conformitate

❓ Întrebări frecvente – MAGNUM Outdoor Cable

1. Ce este MAGNUM Outdoor Cable? ▼

MAGNUM Outdoor Cable este un cablu electric de degivrare utilizat pentru prevenirea formării gheții și zăpezii pe suprafețe exterioare precum rampe, drumuri de acces, parcări sau scări.

2. Unde se poate instala acest cablu? ▼

Se poate instala în: Beton, Sub pavaj (pat de nisip + pavele).

Nu este recomandat pentru: Asfalt fierbinte (>240°C), Asfalt rece direct.

3. Care este puterea cablului? ▼

Putere liniară: 30 W/ml
Puteri disponibile: 300 W – 4200 W

4. La ce tensiune funcționează? ▼

Standard: 230V / 50Hz. Sistemele pot fi configurate și pentru 400V.

5. Cum funcționează sistemul de degivrare? ▼

Sistemul funcționează automat prin senzori de temperatură și senzori de umiditate. Acesta pornește doar când există temperaturi scăzute + umezeală, prevenind formarea gheții.

6. Este necesar un termostat sau automatizare? ▼

Da. Sistemul se utilizează împreună cu termostat (ex: ETO2), senzori de sol și/sau aer și tablou de control. Acestea optimizează consumul și asigură funcționarea automată.

7. Ce putere pe m² trebuie instalată? ▼

Recomandări: ≈280 W/m² pentru degivrare completă, 60–100 W/m² pentru protecție ușoară (ex: terase).

8. Care este distanța între cabluri? ▼

Distanța standard recomandată este de ~10 cm între trasee.

9. Se poate tăia sau scurta cablul? ▼

❌ Nu. Cablul rezistiv NU se taie. Se utilizează doar lungimea standard din fabrică.

10. Se pot încrucișa cablurile? ▼

❌ Nu. Cablurile nu trebuie să se atingă sau să se încrucișeze. Distanța minimă trebuie respectată (~6 cm).

11. Cum este protejat cablul? ▼

Cablul are o manta interioară XLPE, manta exterioară PVC rezistentă chimic și armare din aluminiu pentru protecție mecanică și contra EMC.

12. Cât de adânc se montează cablul? ▼

Stratul de acoperire recomandat este de minim 30 mm – maxim 100 mm peste cablu.

13. Ce lungime are cablul de alimentare? ▼

Cablul de alimentare standard are 4 m (sau 10 m în unele sisteme specifice).

14. Este sigur pentru utilizare? ▼

Da. Are certificări IEC, CE, ISO, protecție IPX7 și nu interferează cu alte echipamente (EMC).

15. Ce garanție are? ▼

10 ani garanție pentru funcționarea cablului electric.

16. Cine trebuie să facă instalarea electrică? ▼

⚠️ Instalarea electrică trebuie realizată exclusiv de un electrician autorizat, conform normelor în vigoare.

17. Ce trebuie verificat după instalare? ▼

Trebuie verificată rezistența cablului (ohmi), alimentarea electrică și funcționarea senzorilor. Se recomandă testarea după fiecare etapă de montaj.

18. Ce se întâmplă dacă nu topește zăpada? ▼

Verificări de făcut: alimentarea electrică, poziționarea senzorilor, setările de temperatură, detecția de umiditate a senzorului.

19. Se poate folosi pentru suprafețe mari? ▼

Da. Sistemul este proiectat pentru parcări, rampe, drumuri și zone industriale, cu tablouri de control care pot susține până la 50 kW.

🔧 Cum se instalează MAGNUM Outdoor Cable

Pașii de instalare (1-4)

Pregătirea instalației: Verifică tensiunea disponibilă (230V sau 400V) și puterea totală instalată. Măsoară rezistența cablului (ohmi) înainte de montaj. Pregătește tuburi pentru cablul de alimentare și cablurile pentru senzori (pentru înlocuire ulterioară).
Pregătirea suportului:
Pentru beton: Se montează plasă de armare, iar cablul se fixează pe armătură.
Pentru pavaj: Strat suport compactat, pat de nisip, iar cablul se montează sub pavele.
Montarea cablului de încălzire: Se montează în formă de zig-zag. Fixarea se face cu bride pe plasă metalică sau cu benzi de montaj. Distanța între cabluri trebuie să fie de ~10 cm (minim între fire ≥6 cm). 👉 Racordul (mufa cablu-alimentare) trebuie să fie vizibil și acoperit în stratul final.
Montarea senzorilor: Sistemul include un senzor de pardoseală (temperatură + umiditate), un senzor de temperatură exterior, și opțional senzor de jgheab. Se poziționează între două cabluri, la nivelul suprafeței finite, montat în tub de protecție.

Pașii de instalare (5-8) & Reguli

Turnarea stratului final: Grosimea peste cablu trebuie să fie de minim 30 mm și maxim 100 mm. Se poate acoperi cu beton, șapă sau pavaj. ⚠️ Protejează cablul în timpul turnării.
Conectarea electrică: Se realizează doar de electrician autorizat. Se conectează la tabloul de control MAGNUM, termostat și senzori.
Testarea instalației: Se măsoară rezistența cablului înainte și după montaj. Se verifică alimentarea și funcționarea generală a sistemului.
Punerea în funcțiune: Sistemul funcționează automat (pornește la temperaturi scăzute + umiditate). Se pot seta temperatura de pornire și parametrii de funcționare din panoul de control.

⚠️ Reguli obligatorii:

❌ Nu porni sistemul în timpul instalării!
❌ Nu tăia și nu scurta cablul!
❌ Nu încrucișa cablurile și nu le tensiona!
✔ Respectă distanțele minime de montaj.
