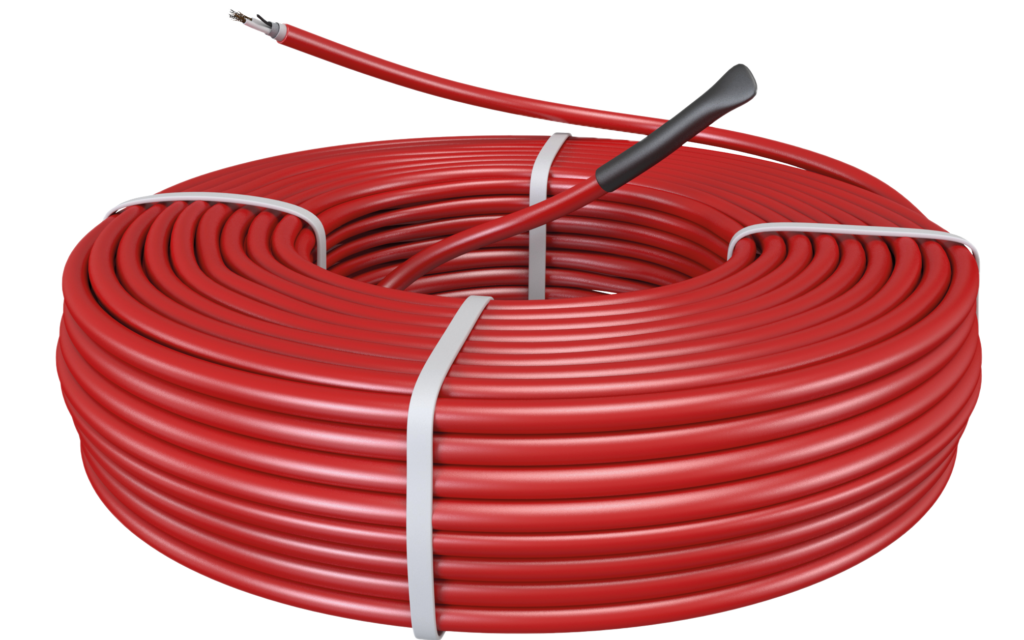

MAGNUM Outdoor Cable Asfalt

Mai ales pentru suprafețe mari, precum docuri de încărcare sau căi de acces pentru parcări, unde siguranța trebuie asigurată. Cablul pentru exterior MAGNUM poate fi fixat direct pe armătură înainte de turnarea stratului de nisip, beton sau asfalt.

MAGNUM Outdoor este un sistem foarte avansat de cabluri de încălzire, 2 unități senzoriale care măsoară umiditatea în combinație cu temperatura exterioară și un dulap de control personalizat.

Cablul de alimentare este conectat în mod unic la firul de rezistență. Mantaua de armare din aluminiu protejează firele de rezistență împotriva deteriorării mecanice și protejează cablul împotriva EMC (radiația electromagnetică). Acest lucru are avantajul că cablul nu interferează cu telefoanele mobile, ușile și porțile de garaj acționate electric, instalațiile de securitate etc.

Cablul este echipat cu mantale interioare din PTFE (Teflon) și o mantă exterioară din PVC rezistenta la acțiunea substanțelor chimice.

Art.nr.	Descriere	Lungime	Lungime fir de conectare	Putere	Tensiune	Amps	Ohm
125006	MAGNUM Outdoor Cable Asphalt 30W/m¹	20 m	10 m	600 Watt	230V	2,6	88,2
125012	MAGNUM Outdoor Cable Asphalt 30W/m¹	40 m	10 m	1200 Watt	230V	5,2	44,1
125019	MAGNUM Outdoor Cable Asphalt 30W/m¹	63,3 m	10 m	1900 Watt	230V	8,3	27,8
125034	MAGNUM Outdoor Cable Asphalt 30W/m¹	113,3 m	10 m	3400 Watt	230V	14,8	15,6

Specificații

Pat de nisip + cărămizi	V
Beton	V
Asfalt rece	V procesare derulată!
Asfalt < 240°C	V procesare derulată!
Jacheta interioară	PFTE (Teflon)
Jacheta exterioară	PVC
Lungime fir conectare	10 m
Putere	30 Watt/m¹
Tensiunea de conectare	230 V/50Hz
Certificare	IEC 800, CE, ISO 9001, IPX7
Garanție	10 ani

Detalii tehnice

Putere 30 Watt/m¹
Cabluri disponibile de la 600 la 3400 Watt
Tensiunea de conectare 230 V/50Hz
Standarde IEC 800 si CE
Certificare ISO 9001
Clasa IPX7
Izolarea miezului PTFE (Teflon)
Potrivit pentru asfalt mastic derulat până la 240°C

Metode de instalare (sisteme complete)
Sistemele MAGNUM Outdoor sunt calculate și proiectate la comandă.

Garanție
Cablul pentru exterior MAGNUM are o garanție de 10 ani asupra funcției electrice a cablului.

Descărcări

Fișă Tehnică Manual de Instalare

❓ Întrebări frecvente – MAGNUM Outdoor Cable Asphalt

1. Ce este MAGNUM Outdoor Cable Asphalt? ▼

MAGNUM Outdoor Cable Asphalt este un cablu electric de degivrare proiectat special pentru montaj în asfalt, utilizat pentru topirea zăpezii și prevenirea formării gheții pe rampe, drumuri, parcări sau căi de acces.

2. Unde se poate instala acest cablu? ▼

Se poate instala în: Asfalt (inclusiv asfalt turnat până la 240°C), Beton sau Sub pavaj (în pat de nisip).

Este ideal pentru: rampe auto, parcări, docuri de încărcare, alei și trotuare.

3. Care este puterea cablului? ▼

Putere liniară: 30 W/ml
Putere disponibilă: între 600 W și 3400 W în funcție de lungime

4. La ce tensiune funcționează? ▼

Standard la 230V / 50Hz. Sistemele pot fi configurate și la 400V pentru proiecte mari.

5. Din ce este construit cablul? ▼

Izolație interioară: PTFE (Teflon)
Manta exterioară: PVC rezistent chimic
Armare: aluminiu pentru protecție mecanică și EMC

✔ Avantaj: rezistență ridicată la temperatură și solicitări mecanice; nu interferează cu alte echipamente electrice.

6. Este sigur pentru montaj în asfalt fierbinte? ▼

Da. Cablul este proiectat special pentru asfalt rece și asfalt turnat până la 240°C.

7. Ce putere trebuie instalată pe m²? ▼

Degivrare completă: ~280 W/m²
Zone ușoare (trepte, terase): 60–100 W/m²

8. Cum funcționează sistemul? ▼

Sistemul funcționează automat folosind senzori de temperatură și senzori de umiditate. Cablul pornește doar când există temperaturi scăzute și umezeală / zăpadă, rezultând un consum optim și funcționare automată.

9. Este obligatoriu un sistem de control? ▼

Da, pentru eficiență maximă sunt necesare termostat (ex: ETO2), senzori de sol și/sau aer și tablou de comandă. Fără automatizare va exista un consum inutil de energie.

10. Se poate tăia cablul? ▼

❌ NU. Cablul este rezistiv și nu se poate scurta. ✔ Se alege lungimea potrivită din start.

11. Care este distanța între cabluri? ▼

Recomandat: ~10 cm între fire. Minim: 6 cm. Nu se permite suprapunerea cablurilor.

12. Ce strat trebuie peste cablu? ▼

Minim: 30 mm, Maxim: 100 mm. Protejează cablul și permite intervenții ulterioare fără deteriorare.

13. Ce lungimi sunt disponibile? ▼

20 m → 600 W
40 m → 1200 W
63.3 m → 1900 W
113.3 m → 3400 W

14. Cât de rezistent este cablul? ▼

Are clasă de protecție IPX7, certificări IEC 800, CE, ISO 9001 și o protecție mecanică și chimică ridicată.

15. Ce garanție are? ▼

✔ 10 ani garanție pentru funcționarea electrică.

16. Se poate instala DIY? ▼

Parțial: montajul mecanic este posibil de realizat, dar conectarea electrică este obligatoriu să fie realizată de un electrician autorizat.

17. Ce se întâmplă dacă nu topește zăpada? ▼

Verificări: alimentare electrică, poziționare senzor, setări termostat, umiditate detectată. Sistemul funcționează doar când condițiile sunt îndeplinite.

18. Este eficient energetic? ▼

Da, datorită controlului automat, senzorilor de umiditate și activării doar când este nevoie.

19. Pentru ce aplicații este recomandat? ▼

✔ Rampe auto, drumuri private, parcări, platforme industriale, acces garaje.

20. Se poate folosi și în beton sau pavaj? ▼

Da, deși este optimizat pentru asfalt, este compatibil și cu montajul în beton sau în pat de nisip sub pavaj.

🔧 Instalare și Calcul Sistem Degivrare

Cum se instalează MAGNUM Outdoor

Pregătirea lucrării: Verifică puterea, lungimea și măsoară rezistența (Ohm). Planifică traseul. Recomandat: Instalarea să fie făcută împreună cu sistemul de control.
Pregătirea stratului suport: Asfalt (strat suport compactat + plasă metalică), Beton/Pavaj (strat nisip/beton + plasă armare).

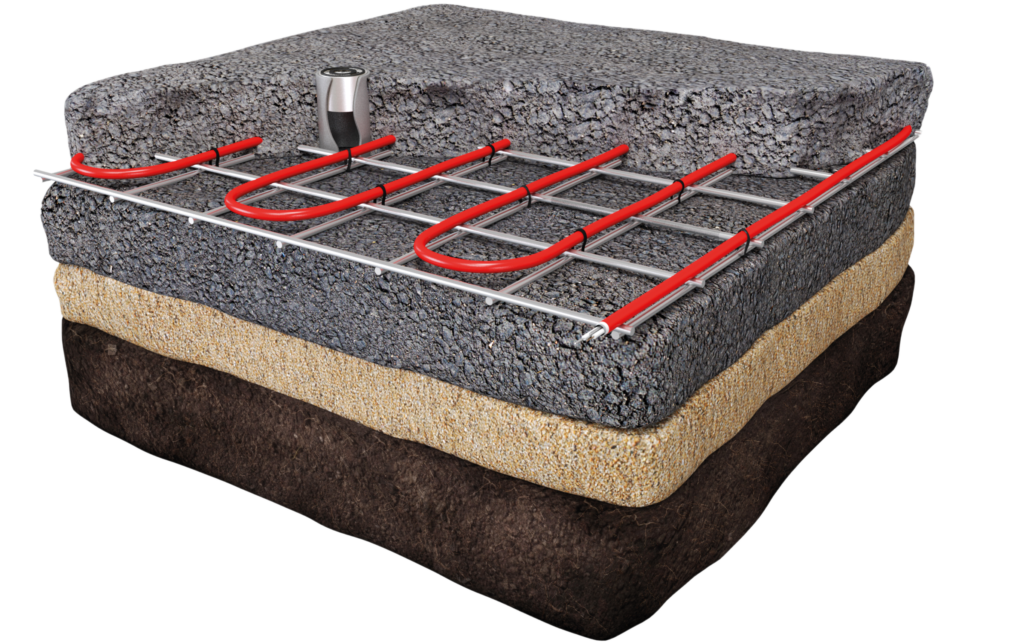

Montarea cablului: Se montează în zig-zag (distanță ~10 cm, minim 6 cm). Fixează pe plasă sau benzi distanțiere. ❌ NU suprapuneți, nu încrucișați, nu tăiați cablul!
Poziționarea senzorilor: Senzorul de pardoseală se montează în tub, între două cabluri, la nivelul suprafeței finale.
Turnarea stratului final: Grosimi recomandate: 30 mm - 100 mm. Cablul rezistă la asfalt turnat până la 240°C.
Conectarea electrică: ⚠️ Obligatoriu electrician autorizat! Necesită protecție diferențială (RCD) și tablou de comandă.
Testarea sistemului: Se verifică rezistența înainte de montaj, după fixare și după turnare.
Punere în funcțiune: Se setează termostatul (ex: ETO2), temperatura de pornire și sensibilitatea la umiditate.

📐 Cum se calculează sistemul?

1. Determinarea suprafeței:
Suprafață (m²) = Lungime (m) × Lățime (m)
Exemplu: 10 m × 3 m = 30 m²

2. Alegerea puterii pe m²:
- Rampe auto / drumuri: 250 – 300 W/m²
- Parcări / zone critice: ~280 W/m² (Standard MAGNUM)
- Trepte / terase: 60 – 150 W/m²

3. Calcul putere totală:
Putere totală (W) = Suprafață (m²) × W/m²
Exemplu: 30 m² × 280 W/m² = 8400 W

4. Calcul lungime cablu (30W/ml):
Lungime cablu (m) = Putere totală (W) / 30
Exemplu: 8400 W / 30 = 280 ml cablu

5. Distanță între cabluri:
Distanță (cm) = 100 / (Lungime cablu / Suprafață)
Exemplu: 100 / (280 ml / 30 m²) ≈ 10–11 cm

6. Alegerea cablurilor:
Pentru 8400 W → alegem 2 × 3400 W = 6800 W și adăugăm 1 × 1900 W = 8700 W.
✔ Se rotunjește ușor în sus.

⚡ Reguli importante:

✔ Nu se taie cablul → alegi combinația optimă.
✔ Amperi = Putere / Tensiune (ex: 8400W / 230V = 36.5A → necesită mai multe circuite sau 400V).
