Plăcile din fibră de gips sunt folosite ca suport pentru țevi în sistemele uscate de încălzire în pardoseală. Datorită proprietăților fibrei de gips, panourile permit căldurii să se răspândească eficient pe suprafața de încălzire.
Când utilizați plăci din fibră și gips, instalarea plăcilor de transfer de căldură (din aluminiu) nu este necesară. Panourile au o grosime de doar 18 mm și sunt potrivite doar pentru o țeavă de încălzire în pardoseală de Ø12 mm. Distanța fixă între țevi (pasul) este de 12 cm.

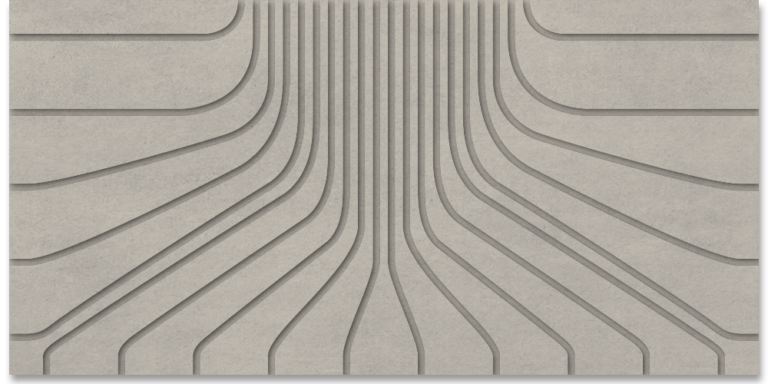

Această placă poate fi folosită pentru a ghida țeava de la distribuitor spre suprafața de încălzire. Se pot plasa maxim 10 grupuri (circuite) pe placă.
| Art. | Descriere | Greutate |
|---|---|---|

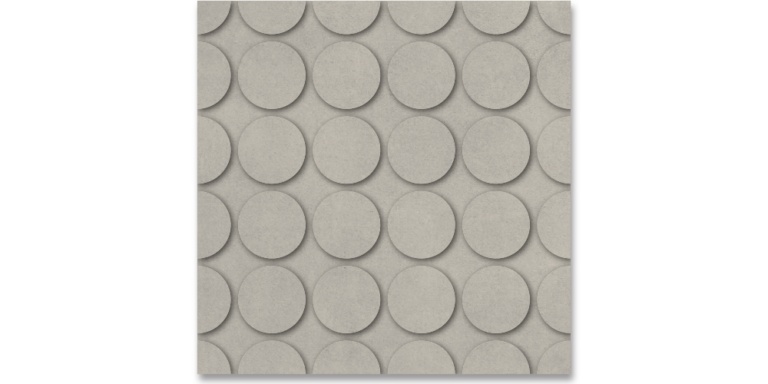

| W63001 | FiberBoard Multi – 60 x 60 cm – 18 mm pt MAGNUM Tube 12 x 1,5 mm | 5,9 kg |
| W63002 | FiberBoard Connect – 120 x 60 cm – 18 mm pt MAGNUM Tube 12 x 1,5 mm | 15 kg |

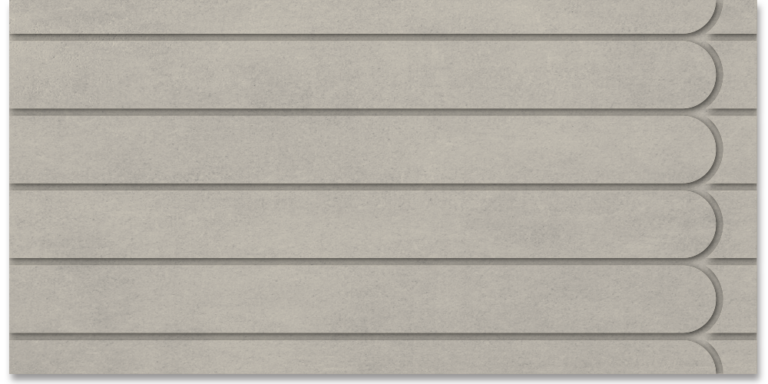

| W63003 | FiberBoard Combi – 120 x 60 cm – 18 mm pt MAGNUM Tube 12 x 1,5 mm | 15 kg |
| Tip sistem | Pe bază de apă |
| Înălțime sistem | 18 mm |
| Lățime sistem | de la 20 cm |
| Înălțime min. instalare | 18 mm |
| Instalare | Plutitoare (Uscat) |
| Distanță țeavă | 120 mm (fix) |
| Zone umede | X |
| Gresie | Da (cu Knauf sau Fermacell min. 12 mm) |
| Lemn | Da |
| Laminat | Da |
| Covor / Mochetă | Da (cu DuoBoard) |
| Certificare | CE |
| Garanție | 2 ani |
Model de așezare (Legpatroon):
Pardoseală: Melc (spirală)
Perete: Șerpuit (meandru)
Finisaj (Afwerking):
Pardoseală: Șapă autonivelantă sau șapă de ciment (nisip)
Perete: Mortar pentru tencuială
Garanție:
MAGNUM FiberBoard are 2 ani garanție pentru elemente, iar țeava de încălzire în pardoseală are 50 de ani garanție.
MAGNUM FiberBoard este un sistem de încălzire în pardoseală uscat, bazat pe plăci din fibre de gips, în care se montează țeava de încălzire. Nu necesită șapă și are o grosime redusă de doar 18 mm.
Este ideal pentru:
Nu. MAGNUM FiberBoard este un sistem uscat, ceea ce înseamnă:
Grosimea plăcilor este de 18 mm, ceea ce îl face ideal pentru spații cu înălțime limitată.
Sistemul este proiectat pentru țeavă MAGNUM Ø12 mm (12 x 1,5 mm).
Distanța standard este 12 cm (C.T.C.). Aceasta asigură o distribuție uniformă a căldurii.
Poți monta peste sistem:
Da. Datorită reacției rapide și distribuției uniforme, consumul poate fi redus cu până la 30%.
Sistemul reacționează rapid deoarece nu există șapă groasă, iar masa termică este redusă. Rezultatul este o încălzire mult mai rapidă decât în sistemele clasice.
Da, este una dintre cele mai bune soluții pentru renovări deoarece nu ridică mult nivelul pardoselii, nu necesită demolări majore, iar montajul este curat și rapid.
Nu. Sistemul este modular, se montează relativ simplu și poate fi instalat și de echipe fără experiență mare, dacă se respectă ghidul de instalare.
Sistemul este format din plăci FiberBoard (Combi, Multi, Connect), țeavă de încălzire, distribuitor cu racorduri și accesorii (profile, izolație margine etc.).
Da, funcționează cu centrale termice (gaz, electric), pompe de căldură sau sisteme hibride.
Da. Poate fi controlat cu termostate de ambient, sisteme smart home și automatizări zonale (precum H64 sau H128).
Da, beneficiază de garanție de până la 50 de ani pentru țeavă și utilizează materiale rezistente și stabile.
Da, plăcile sunt fabricate din materiale reciclate și contribuie la un consum redus de energie.
Nu, sistemul în sine nu are costuri de întreținere; funcționează similar unui sistem clasic cu apă.
λ = 0,32 W/mK. Acest lucru permite distribuția eficientă a căldurii.
Da, are o rezistență mecanică bună și este potrivit pentru trafic moderat și intens.
👉 Important: orice denivelare afectează montajul plăcilor.
👉 Sistem modular → montaj rapid și curat (fără șapă).
👉 Doar după test se continuă montajul.
Parchet / laminat: folie + strat suport + parchet (direct peste sistem).
Gresie: placă suport (ex: gips fibră min 12mm) + adeziv + gresie.
👉 Sistemul NU necesită șapă.
Magnum FiberBoard se calculează în primul rând după suprafața utilă încălzită și după pasul fix al țevii de 120 mm. Sistemul folosește panouri de 18 mm pentru țeavă Ø12 mm.
Din suprafața totală a camerei scazi zonele ocupate permanent de mobilier fix sau obiecte sub care nu încălzești.
La pas fix de 120 mm, consumul este de aprox. 8,33 ml țeavă / m² (1 m² / 0,12 m).
Apoi adaugi traseul până la distribuitor și o mică rezervă.
Din dimensiunile plăcilor rezultă:
La final se rotunjește în sus și se adaugă de regulă 5–10% pierderi (rezervă de montaj).
Pentru o cameră cu 24 m² total, din care 4 m² nu se încălzesc (Supr. utilă = 20 m²):
✔ Recomandat pentru case/apartamente noi sau instalații clasice unde se pot trage cabluri.
✔ Ideal pentru smart home, retrofit / renovări și control multi-zonă avansat, fără cabluri.
Automatizările MAGNUM permit control de la distanță prin aplicații mobile (Tuya / Smart Life) și integrare cu asistenți (Google Assistant, Alexa, Z-Wave, Zigbee). Sistemele se pot integra ușor în automatizări existente.
MAGNUM W-A (actuatoare termice 230V). Acestea se montează direct pe distribuitor și primesc comandă de la unitățile centrale H64 sau H128.
FiberBoard este un sistem PE APĂ, deci NU funcționează cu termostate electrice simple pentru pardoseală (ex: S-Control). Trebuie utilizat cu automatizări pentru distribuitor (H64 sau H128).
